Schadensfalluntersuchung: Zahnbruch

Bild Ausgebrochener Zahn aus dem Getriebe einer Windkraftanlage, Querschliff, geätzt

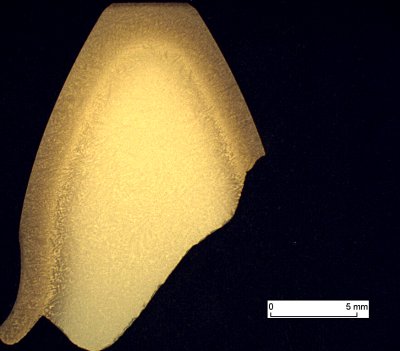

Bild1 Bild1 Ausgebrochener Zahn aus dem Getriebe einer Windkraftanlage, Querschliff, geätzt

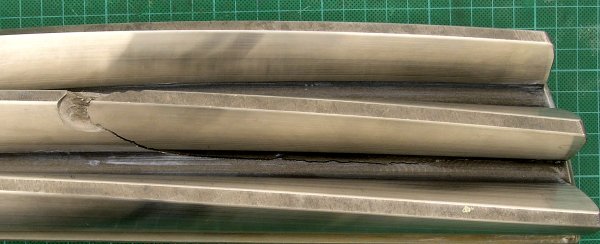

Bild1 Bild1 Übersichtsaufnahme des Schadens

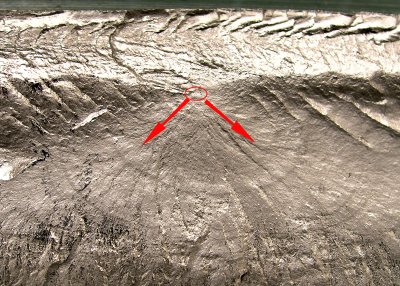

Bild1 Bild1 REM-Aufnahme des Bruchausgangsbereiches

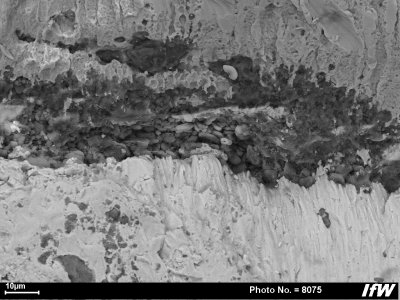

Bild1 Bild1 REM-Aufnahme (RE-Bild) des Bruchausganges. Nichtmetallischer Einschluss dunkel gefärbt.

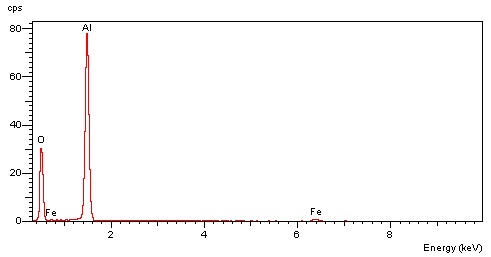

Bild1 Bild1 EDX-Spektrum des nichtmetallisches Einschlusses.


Problem

Zahnausbruch in dem Getriebe einer Windkraftanlage

Werkstoff

1.6587

Untersuchung

Makrobeurteilung, Metallographie, REM/EDX

Ergebnis

Es liegt ein Schwingbruch mit eindeutig identifizierbarem Bruchausgang vor. Bruchauslösend durch Kerbwirkung war ein singulärer grober nichtmetallischer Einschluß
